項目背景

調度數據專網為傳輸變電站調度實時、電量、集控、故障信息遠傳等信息的主用通道。隨著國網公司調控系統的發展和新建改建變電站數量的大量增加以及變電站監控中心對數字化新型變電站的要求，以調度數據專網傳輸調度實時、電量、集控等信息已成為監控中心主站系統與受控變電站自動化設備間傳輸主通道。調度數據網絡穩定運行成為關系電網系統穩定的主要因素。

網絡結構
電力調度系統數據網絡分為三級：國家電力調度通信中心與各大區網調及獨立省調之間的數據網絡稱為一級網絡，利用電力系統的數字微波和衛星通道，構成基本網架；大區網調與區內省調及直屬地調之間的數據網絡稱為二級網絡；省調與地調之間的數據網絡稱為三級網絡。

解決方案

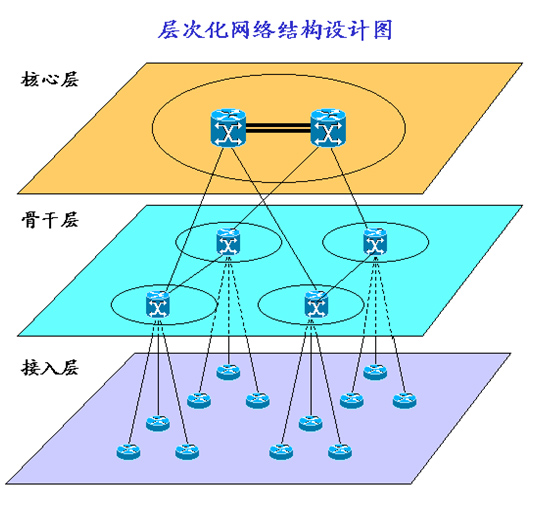

針對區域級電力調度數據網的網絡規劃，京海公司提出三層網絡結構設計，即核心層、匯聚層、接入層。核心層為網絡業務的交匯中心，通常情況下核心層只完成數據交換功能；匯聚層位于核心層和接入層之間，主要完成業務的匯聚和分發；接入層主要將用戶業務接入網絡，實現質量保證和訪問控制。層次化網絡結結構設計如下所示：

自治域內采用OSPF作為域內路由協議，域內可根據網絡規模，進一步分區（分層），通過有效的地址匯聚，能夠減少網絡開銷，增強網絡的穩定性。
域內采用MP-IBGP協議實現VPN內部路由及信息的傳遞，同時為減少域內MP-IBGP連接的數量，采用路由反射技術，在域間選用MP-EBGP方式實現跨域互聯。
